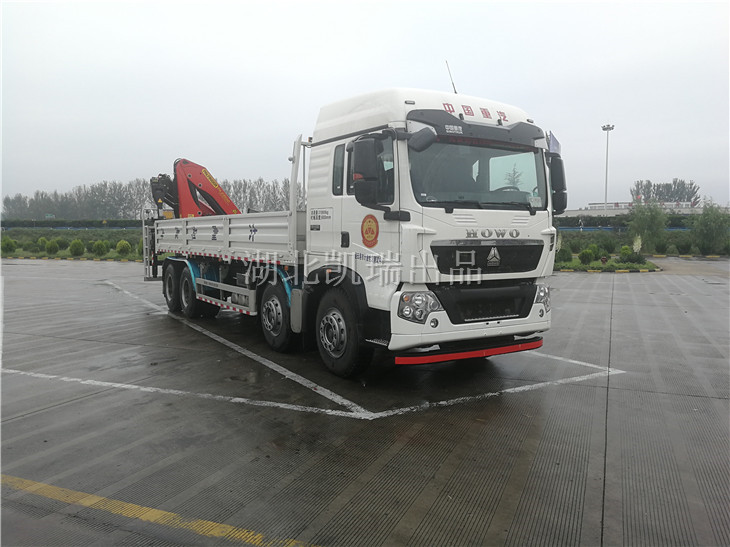

AY5320JJH型計量檢衡車

二、計量檢衡車組成：

A、車體部分

  1、整車型號：AY5320JJH型計量檢衡車（公告正在申報，還未公布）

  2、柴油發動機：中國重型汽車集團有限公司MC07.34-50國五排放GB17691-2005國Ⅴ,GB3847-2005，功率≥241kW

  3、顏色:白色

  4、底盤：重汽豪沃ZZ1327N466GE1

  5、額定載質量：≥16000kg

  6、驅動形式：8*4驅動

  7、外形尺寸：10870,11790X2500X3750,3600（mm）

  8、軸距：1800+3775+1400,1800+4575+1400

  9、輪胎：295/80R22.5

  10、配置倒車影像系統

  11、安裝具有衛星定位功能的行駛記錄儀，6通道ABS（制動防抱死系統）ASR加速防滑控,整車貨箱設計承載30噸，配裝工具箱、備胎架。

  12、冷啟動裝置：帶尿素管路加熱系統、進氣電加熱，油水分離器電加熱；

B、車廂部分

  1、砝碼架配置：每個1噸,圓型,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。

  2、車廂與車頭為車輛出廠原裝同色漆質

  3、車箱底部輔設≥4mm厚的防滑鋼

  4、車廂橫梁、縱梁連接為鉚接結構

  5、整體型副車架

  6、配裝工具箱、備胎架

C、起重機部分

  1、吊機后置，帶操作平臺

  2、折臂式帕爾菲格PK23500，最大起重量≥10000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條

  3、回轉角度：≥400°

  4、吊臂幅度≥10.1米

  5、在吊臂伸展最長時，起重量≥2040 kg

  6、吊機配置要求：

   a.吊臂鋼板為進口700高強度鋼板

   b.油泵為進口知名品牌

   c.主要閥、鎖件及硬管、接頭為進口知名品牌

 7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配

 8、起重機產地：奧地利

起重機性能參數

   400°回轉，齒輪齒條式，全液壓。

 1、轉臺結構

  變截面等應力箱型框架結構，采用高強度鋼全焊接。

2、液壓系統

  采用柱塞泵泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；

3、控制

  常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。

4、回轉機構

   齒輪齒條式，全液壓。

5、伸縮臂

  伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-10.1米區間任意臂長長度。

6、安全裝置

  液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；

7、吊鉤

 起重機參數

D、砝碼部分

一、   砝碼參數

  1、砝碼材質：鑄鐵

  2、精度等級：M1

  3、規格型號：1000kg/個

  4、砝碼編號：01號～20號

  5、企業標識：鑄有“CMC --  1000kg  20

  6、砝碼形式：形狀方形

  7、質量、準確度等級均符合JJG99-2006<砝碼>計量檢定規程的要求。

    所有以上改裝必須符合GB7258-2004(機動車運行安全技術條件)；GB1589-2004(道路車輛外廓尺寸、軸荷及質量限值)的法規要求和JJG907-2006<動態公路車輛自動衡器>計量檢定規程的要求。

8、提供法定計量檢定機構出具的檢定證書。

二、砝碼數量

   砝碼數量：20個

   砝碼重量：1噸\個

   總計重量：20噸

E、叉車部分

一、叉車型號: K系列3噸內燃平衡重式叉車

計量檢衡車專用3噸叉車

二、產品特點：

l  整車外形簡潔流暢，富有時代感。

l  采用整體式機罩，改善車體覆蓋件外觀，增加駕駛員腿部空間，減少因機罩和后底板配合不好而導致發動機機艙噪音外漏。

l  優化方向盤、座椅、儀表架等處人機工程尺寸，提高駕駛員的操作舒適性，進一步改善司機視野。

l  采用鑄造轉向橋，對關鍵部位進行密封，防水防塵效果可靠，提高了轉動連接件的壽命和可靠性；預留轉向油缸安裝缺口，方便油缸拆裝，安裝維修性能提高；轉向主銷與橋體鉸接處采用圓錐滾子軸承，可同時承受徑向和軸向力，大幅度提高轉向橋壽命同時降低了使用維護成本。

l  橫置油缸轉向橋與車架連接采用減振橡膠墊支撐，降低整車振動，提高操作者舒適性。

l  采用新型的方向盤調整機構，提高操作的舒適性。

l  帶有駕駛室，安裝有暖風系統，應對北方的低溫天氣。

l  機罩開啟角度可達80°

三、產品參數：

四、叉車固定方式

叉車安裝在車輛貨箱前端，貨箱底板有專門的叉車輪胎卡槽，防止輪胎滾動及叉車跳動。通過快速救援綁帶實現。

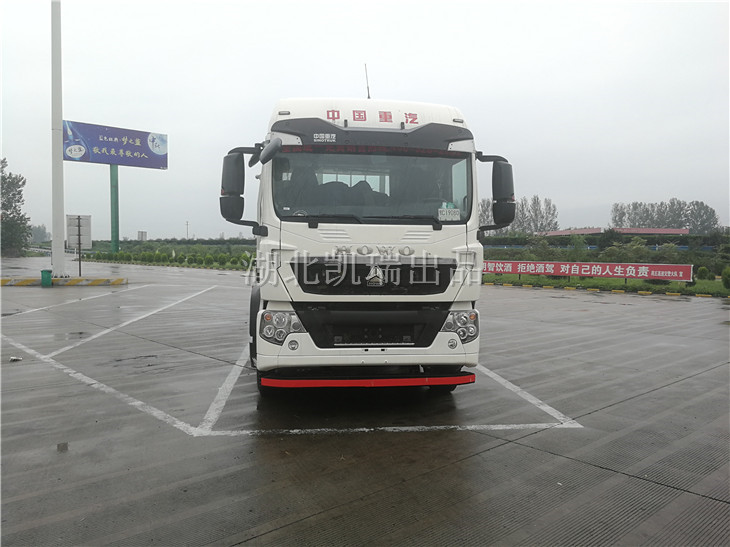

AY5320JJH型計量檢衡車（正前）

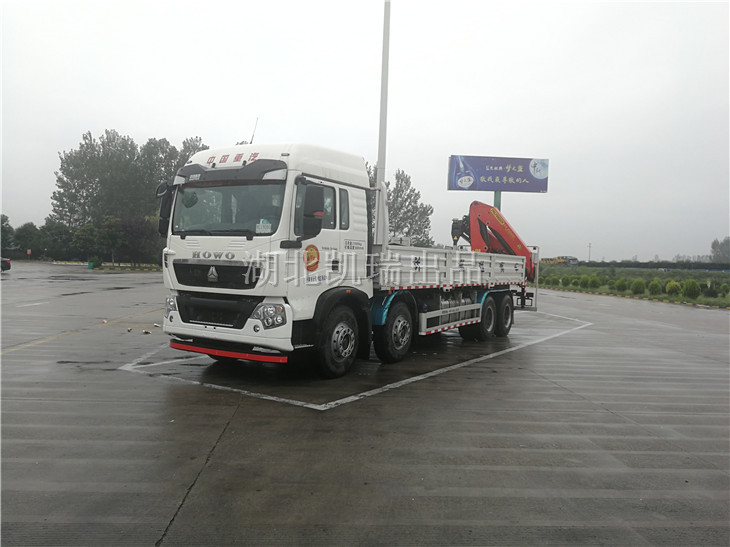

AY5320JJH型計量檢衡車（左前）

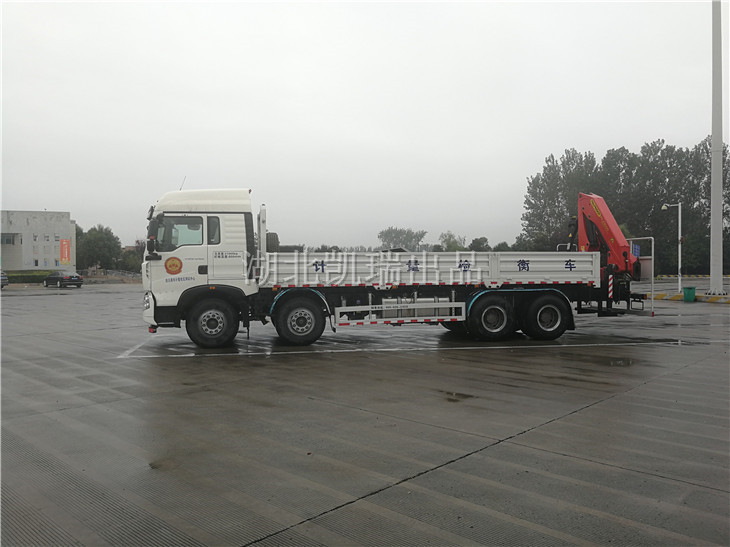

AY5320JJH型計量檢衡車（左）

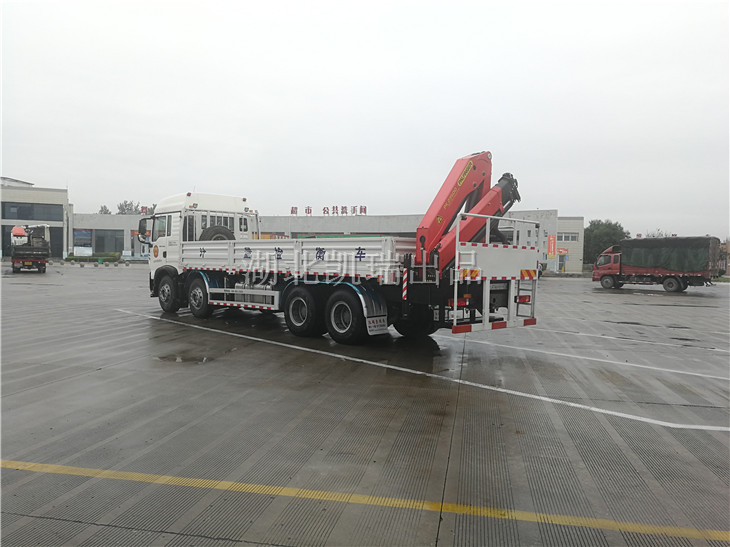

AY5320JJH型計量檢衡車（左后）

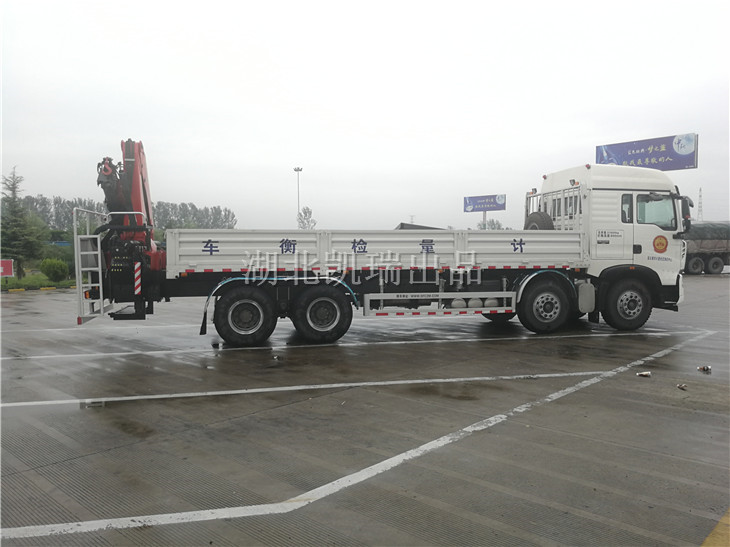

AY5320JJH型計量檢衡車（右）

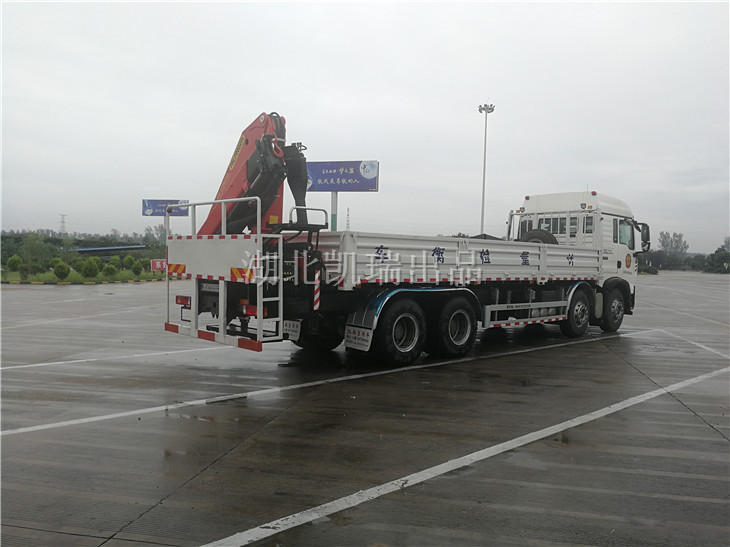

AY5320JJH型計量檢衡車（右后）

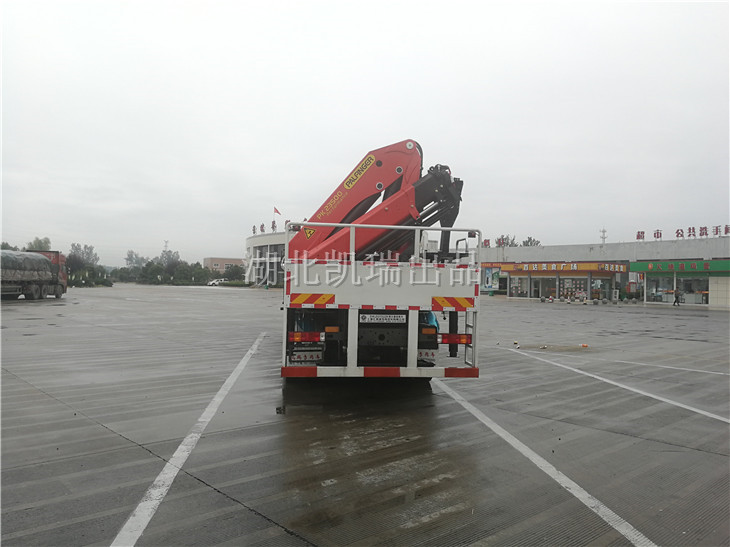

AY5320JJH型計量檢衡車（正后）
